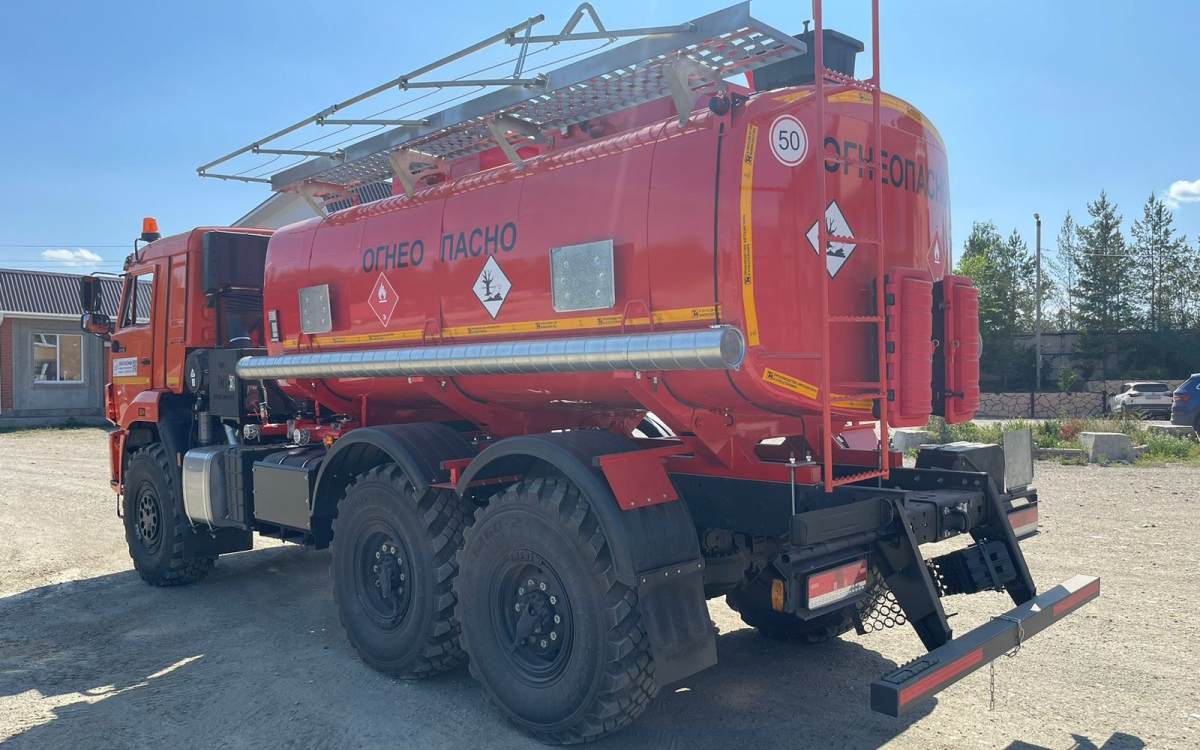

Маркировка автоцистерн с опасным грузом

Автоцистерны, перевозящие опасные грузы по территории России и других стран, должны иметь специальную маркировку согласно требованиям Европейского соглашения о международной дорожной перевозке опасных грузов (ДОПОГ). Правильная маркировка обеспечивает безопасность дорожного движения, информирует экстренные службы о характере опасности и позволяет избежать серьёзных штрафов.

Содержание

1. Нормативные документы
2. Виды маркировки автоцистерн
3. Оранжевые таблички ДОПОГ
4. Знаки опасности (1-9 класс)
5. Знак опасности «Вещество, опасное для окружающей среды»
6. Знак «Вещество, перевозимое при повышенной температуре»
7. Надпись «Огнеопасно»
8. Схема размещения маркировки на автоцистерне
9. Штрафы за нарушение маркировки
10. Заключение

Нормативные документы

Маркировка автоцистерн, перевозящих опасные грузы, регламентируется следующими нормативными документами:

• ДОПОГ — Европейское соглашение о международной дорожной перевозке опасных грузов. Действует с 25 апреля 2012 года в России и является обязательным для перевозки опасных грузов автотранспортом. Устанавливает требования к оранжевым табличкам, знакам опасности, размещению маркировки и её техническим параметрам.
• ГОСТ Р 57479-2017 — национальный стандарт, определяющий обозначение транспортных средств с опасными грузами на территории России. Определяет способы нанесения табличек, знаков и надписей.
• ГОСТ 19433-88 — российский стандарт классификации опасных грузов по классам, подклассам и категориям, определяющий соответствующие знаки опасности.
• ТР ТС 018/2011 — Технический регламент Таможенного союза о безопасности колесных транспортных средств. Устанавливает требование обязательной маркировки надписью «Огнеопасно» на цистернах для нефтепродуктов.

Виды маркировки автоцистерн

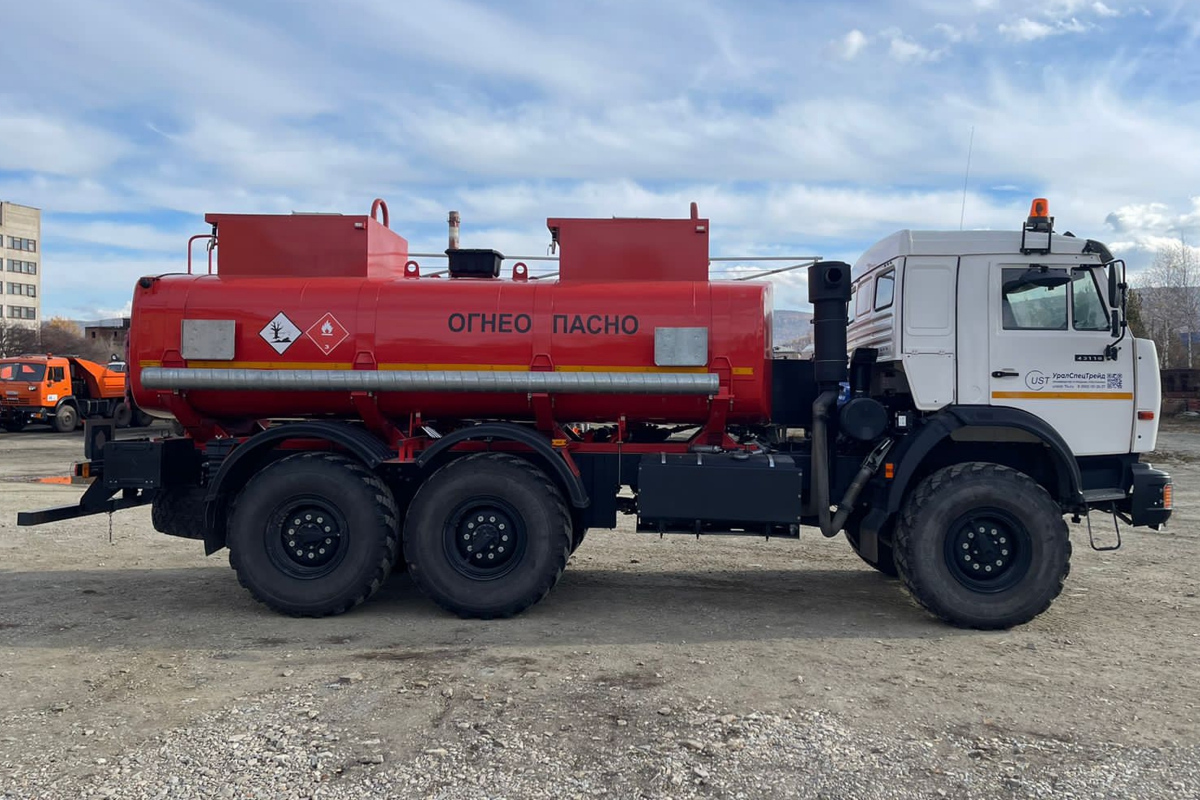

На автоцистерне, перевозящей опасный груз, размещаются следующие виды маркировок:

Оранжевые таблички ДОПОГ

Оранжевые таблички ДОПОГ — основной идентификационный элемент маркировки для всех автоцистерн, перевозящих опасные грузы. Они содержат информацию о том, какое вещество перевозится и какие опасности оно представляет.

Технические требования к табличкам

• Размер: стандартная табличка — 400×300 мм с окантовкой чёрного цвета шириной 15 мм. При недостатке площади допускается уменьшение до 300×120 мм с окантовкой 10 мм.
• Цвет: оранжевый фон с чёрной окантовкой, чёрной горизонтальной линией и цифрами.
• Материал: светоотражающий, атмосферостойкий, устойчивый к УФ-излучению, механическим повреждениям и коррозии.
• Огнестойкость: таблички должны оставаться прикрепленными и читаемыми после 15 минут воздействия огня, независимо от положения транспортного средства.
• Крепление: осуществляется с использованием кронштейнов или рамок, обеспечивающих надежную фиксацию в любых условиях движения и положения.

Информация на табличке

На оранжевой табличке размещается два основных элемента, разделённые чёрной горизонтальной линией шириной 15 мм:

• Верхняя часть: идентификационный номер опасности (КЭМ).
• Нижняя часть: номер ООН.

Параметры текста: цифры чёрные, высотой 100 мм, шириной линий 15 мм, шрифт чёткий, без засечек, контрастный и отчётливо видимый с расстояния не менее 20 метров.

Расшифровка идентификационных номеров опасности (КЭМ)

Идентификационный номер опасности (код опасности КЭМ) состоит из 2 или 3 цифр и указывает на виды опасности перевозимого вещества. Каждая цифра обозначает отдельный вид опасности.

Значение 1-й цифры (основной класс опасности):

*Опасность самопроизвольной бурной реакции включает возможную опасность взрыва, распада и полимеризации с выделением большого количества тепла и воспламеняющихся и/или токсичных газов.

Значение 2-й и 3-й цифр (дополнительные опасности):

Как читать код:

• Удвоение цифры означает усиление соответствующего вида опасности. Например, код 33 указывает на повышенную воспламеняемость (температура вспышки ниже 23°C) по сравнению с 30 (температура вспышки 23–60°C).
• Если для указания опасности достаточно одной цифры, после неё ставится ноль (например, 30, 80).
• Буква «X» перед кодом указывает на опасную реакцию вещества с водой (например, X333). Вода используется только с одобрения компетентных органов.
• Комбинированные коды (например, 263) указывают на несколько видов опасности одновременно.

Расшифровка номера ООН

Номер ООН — четырёхзначный идентификационный номер, присвоенный Комитетом экспертов ООН каждому опасному веществу или группе веществ. Номер ООН обеспечивает уникальную идентификацию груза, независимо от языка и страны происхождения.

Примеры расшифровки оранжевых табличек

Табличка	Номер опасности	Номер ООН	Класс	Вещество	Описание опасности
	30	1202	3	Дизельное топливо, газойль, топливо печное лёгкое	Легковоспламеняющаяся жидкость (температура вспышки 23°C - 60°C)
	33	1203	3	Бензин моторный, газолин, петрол	Легковоспламеняющаяся жидкость (температура вспышки ниже 23°C)
	30	1223	3	Керосин	Легковоспламеняющаяся жидкость (температура вспышки 23°C - 60°C)

Знаки опасности (1-9 класс)

Знаки опасности отражают класс и вид опасности перевозимого груза. Они размещаются на всех видах упаковок и транспортных средствах, включая автоцистерны.

Технические требования к знакам опасности

• Размер: на автоцистернах знаки размещаются размером 250×250 мм. Для малых цистерн (≤3 м³) допускаются размеры 100×100 мм.
• Форма: квадрат, повёрнутый под углом 45° (ромб).
• Цвет: зависит от класса опасности. Каждому классу соответствует свой цвет фона и символ.
• Материал: светоотражающий, атмосферостойкий, устойчивый к УФ-излучению и механическим повреждениям.
• Долговечность: Знаки должны оставаться четко видимыми и легко читаемыми.

Информация на знаке

На ромбе размещается два основных элемента:

• Верхняя половина: символ класса опасности (пламя, череп, трилистник и т.д.)
• Нижняя половина: номер класса опасности.

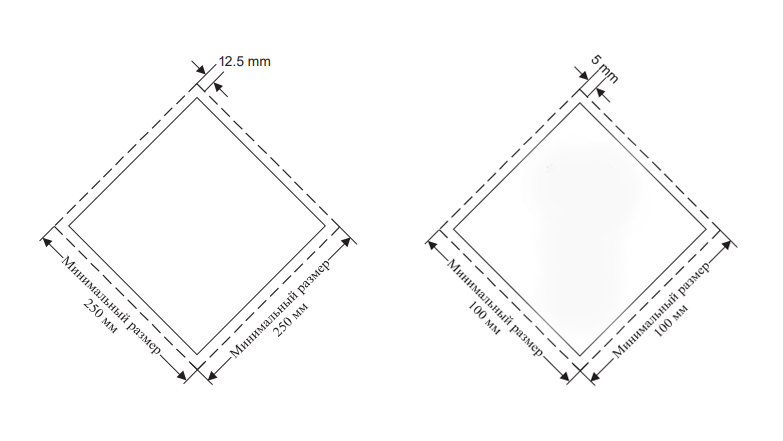

Параметры оформления: ромб имеет кайму (внутреннюю линию), отступающую на 5 мм (для маленьких ромбов 100×100 мм) или 12,5 мм (для больших ромбов 250×250 мм) от края. Номер класса высотой не менее 10 мм (для маленьких) или не менее 25 мм (для больших) выполняется чёрным или контрастным цветом. Шрифт должен быть чётким, без засечек и хорошо видимым.

​

Классификация знаков опасности по классам опасных грузов

Класс	Подкласс	Наименование подкласса	Знак	Примеры грузов
1	1.1	Взрывчатые материалы с опасностью взрыва массой		Тротил, гексоген, циклонит
	1.2	Взрывчатые материалы, не взрывающиеся массой		Артиллерийские снаряды, ручные гранаты, мины
	1.3	Взрывчатые материалы пожароопасные, не взрывающиеся массой		Сигнальные ракеты, осветительные боеприпасы, дымовые гранаты
	1.4	Взрывчатые материалы, не представляющие значительной опасности		Холостые патроны, капсули-детонаторы, учебные боеприпасы
	1.5	Очень нечувствительные взрывчатые материалы		Чёрный порошок, аммиачная селитра, промышленные взрывчатые вещества
	1.6	Изделия чрезвычайно низкой чувствительности		Пиротехнические взрыватели, электровоспламенители, замедлители
2	2.1	Легковоспламеняющиеся газы		Пропан, метан, ацетилен, бутан, водород
	2.2	Невоспламеняющиеся нетоксичные газы		Кислород, азот, аргон, гелий
	2.3	Токсичные газы		Хлор газообразный, аммиак, фтор, бром
3	-	Легковоспламеняющиеся жидкости		Бензин, дизель, керосин, спирт, метанол, ацетон
4	4.1	Легковоспламеняющиеся твердые вещества, самореактивные вещества, полимеризующиеся вещества и твердые десенсибилизированные взрывчатые вещества		Алюминиевый порошок, магниевый порошок, сера, нафталин
	4.2	Вещества, способные к самовозгоранию		Фосфор белый, гидроксид кальция, органические эфиры
	4.3	Вещества, выделяющие воспламеняющиеся газы при соприкосновении с водой		Карбид кальция, натрий, калий, кальций, цинк
5	5.1	Окисляющие вещества		Селитра аммиачная, нитраты, перекись водорода, хлорная известь
	5.2	Органические пероксиды		Метилэтилкетона пероксид, кислоты янтарной пероксид
6	6.1	Токсичные вещества		Пестициды, никотин, мышьяк, соли тяжелых металлов
	6.2	Инфекционные вещества		Вирусные культуры, медицинские отходы, биоматериалы
7	-	Радиоактивные материалы		Уран природный, кобальт-60, иридий-192, цезий-137
8	-	Коррозионные вещества		Серная кислота, азотная кислота, щёлочь, гидроксид натрия
9	-	Прочие опасные вещества и изделия		Литиевые батареи, асбест, сухой лёд, двигатели, полихлордифенилы

Примечание: Примеры грузов приведены для справки и содержат наиболее распространённые типы.

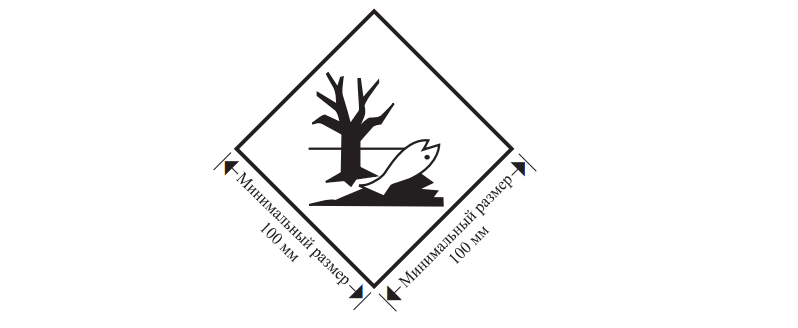

Знак опасности «Вещество, опасное для окружающей среды»

Знак экологической опасности — дополнительный маркировочный элемент, указывающий на опасность груза для окружающей среды, водных организмов и экосистемы.

Технические требования к знаку

• Размер: 250×250 мм (может быть уменьшен до 100×100 мм для цистерн объёмом ≤ 3000 литров, если недостаточна площадь поверхности).
• Форма: квадрат, повёрнутый под углом 45° (ромб) с белым или контрастным фоном.
• Символ: чёрное изображение мёртвой рыбы (в воде) и мёртвого дерева.
• Окантовка: чёрная линия (внутренний контур), минимальная ширина 2 мм.
• Материал: светоотражающий, атмосферостойкий, устойчивый к УФ-излучению.

Применение знака

Знак размещают на автоцистернах, содержащих вещества, опасные для окружающей среды. Примеры таких грузов:

• Нефтепродукты (бензин, дизель, керосин).
• Пестициды и инсектициды.
• Растворители и органические жидкости.
• Тяжелые металлы и их соли.
• Кислоты и щёлочи повышенной опасности для окружающей среды.

Значение знака

Знак предупреждает о необходимости соблюдения особых мер при аварийных ситуациях (разливе груза), чтобы предотвратить попадание вещества в водоёмы и почву. Это облегчает работу экстренных служб и снижает экологический ущерб.

​

Знак «Вещество, перевозимое при повышенной температуре»

Маркировка повышенной температуры — специальный знак, обозначающий перевозку жидкостей и твёрдых веществ при повышенной температуре. Этот знак указывает на дополнительную опасность самовоспламенения.

Технические требования к знаку

• Размер: сторона треугольника минимум 250 мм (может быть уменьшена до 100 мм для цистерн объёмом ≤ 3000 литров при недостаточной площади поверхности).
• Форма: равносторонний треугольник.
• Цвет: красный (весь знак красный).
• Символ: красный термометр (без цифр и стрелок).
• Материал: светоотражающий, атмосферостойкий, устойчивый к высоким температурам и механическим повреждениям.

Применение знака

Знак размещают на цистернах при перевозке:

• Жидкостей в жидком состоянии при температуре ≥ 100°C.
• Твёрдых веществ при температуре ≥ 240°C.
• Расплавленных веществ.
• Веществ, перевозимых при повышенной температуре.

Значение знака

Маркировка повышенной температуры информирует водителей, дорожных инспекторов и экстренные службы об особых условиях перевозки. При аварийной ситуации эта информация помогает правильно оказать помощь и предотвратить возгорание груза.

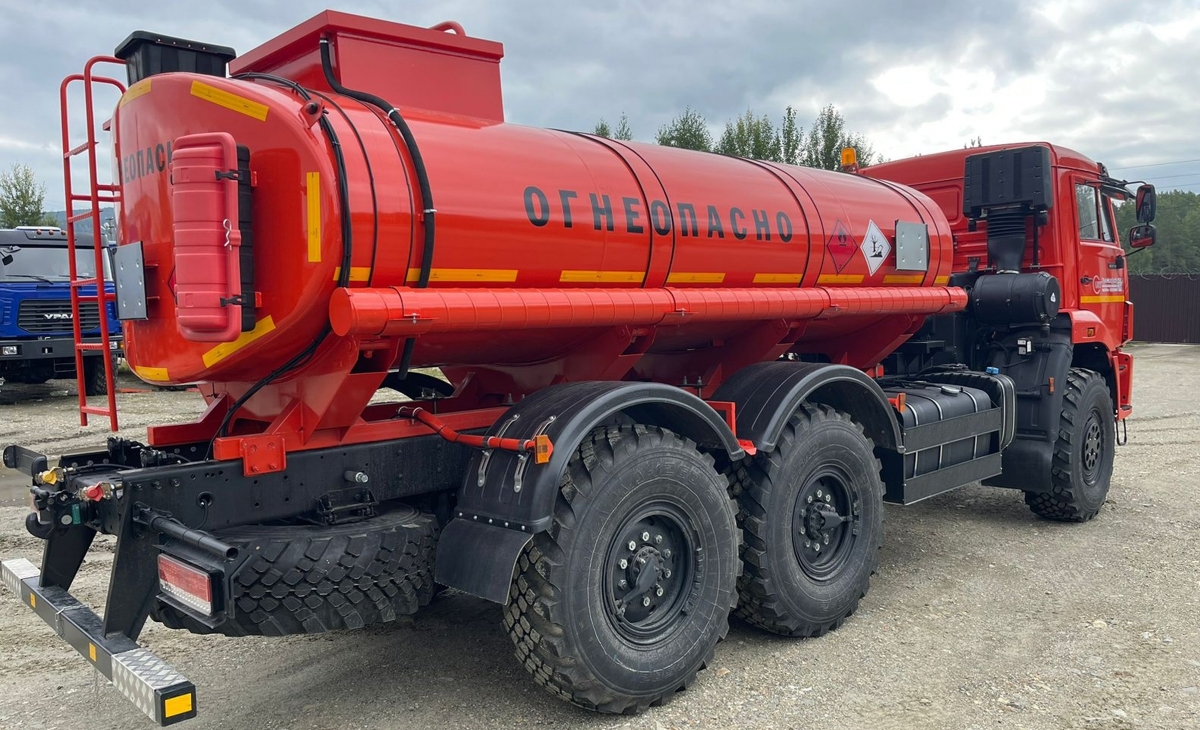

Надпись «Огнеопасно»

Надпись «Огнеопасно» — маркировочный элемент для обозначения автоцистерн, перевозящих огнеопасные грузы (легковоспламеняющиеся жидкости и газы). Согласно ТР ТС 018/2011, эта надпись обязательна на цистернах для нефтепродуктов и других огнеопасных веществ. Она дополняет систему идентификации опасного груза и служит дополнительным предупреждением о пожарной опасности.

Технические требования к надписи

• Размер: боковые стороны (слева и справа) 2000 мм × 200 мм, задняя часть 1350 мм × 150 мм, высота букв 150 мм.
• Язык и начертание: надпись выполняется на русском языке прямыми прописными буквами.
• Цвет: надпись должна обеспечивать четкую видимость и выполняться контрастным цветом относительно поверхности (черные буквы на светлом фоне или белые буквы на темном фоне).

Значение надписи

Надпись «Огнеопасно» предупреждает участников дорожного движения и сотрудников экстренных служб о наличии огнеопасного груза, требующего особых мер предосторожности при аварийных ситуациях.

​

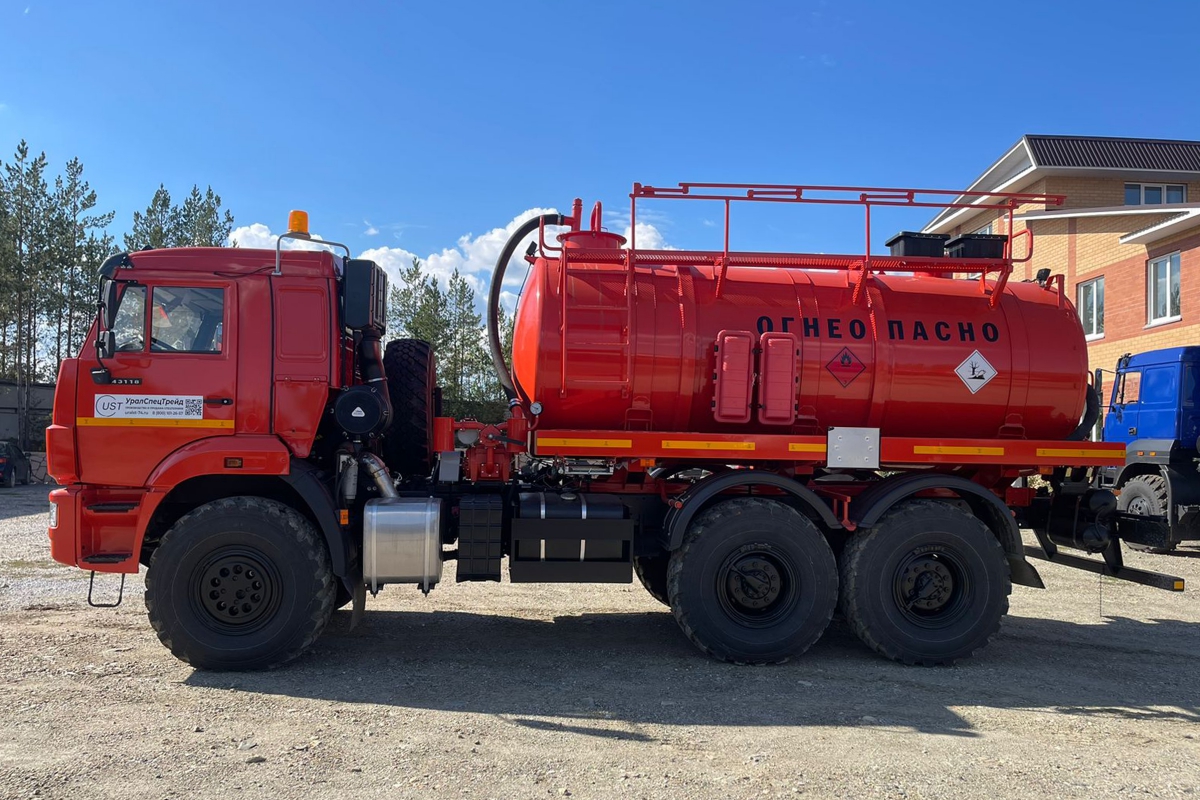

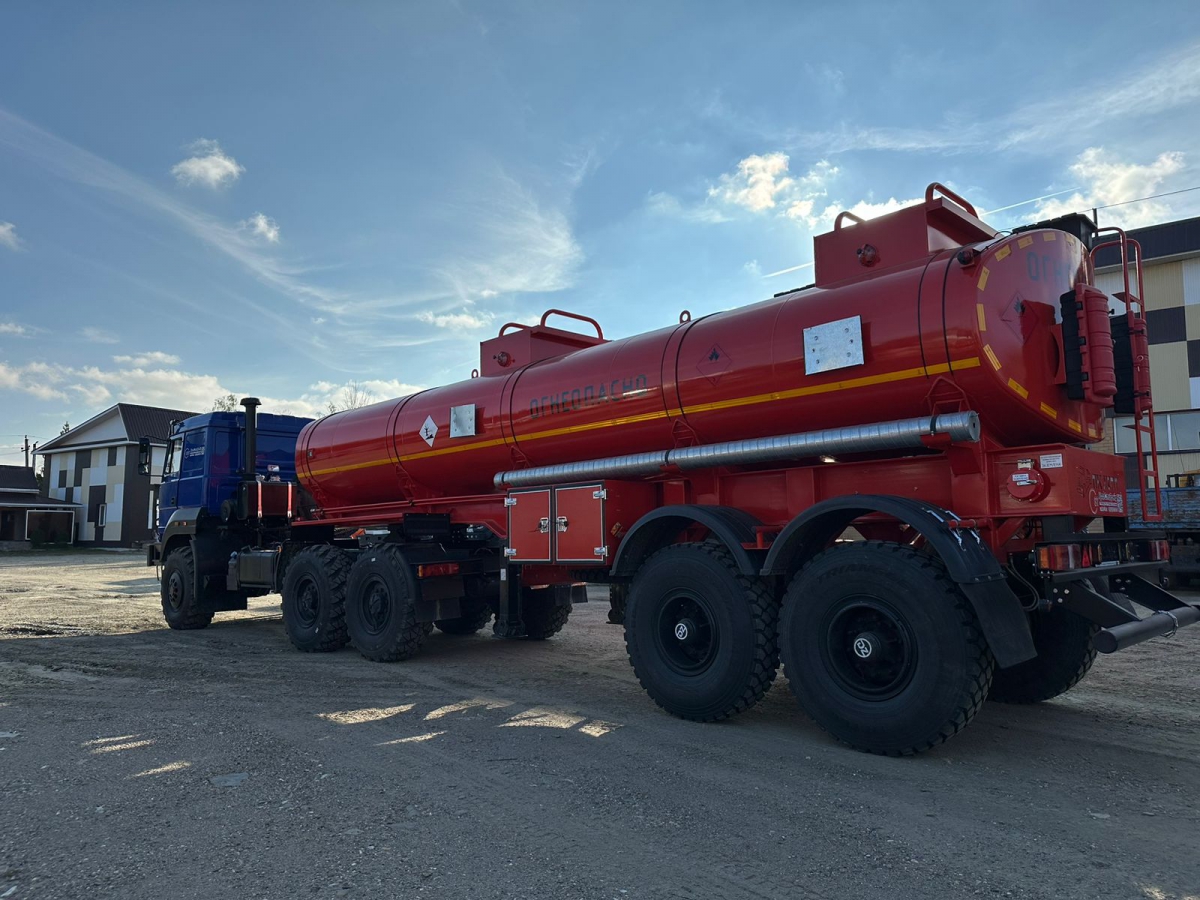

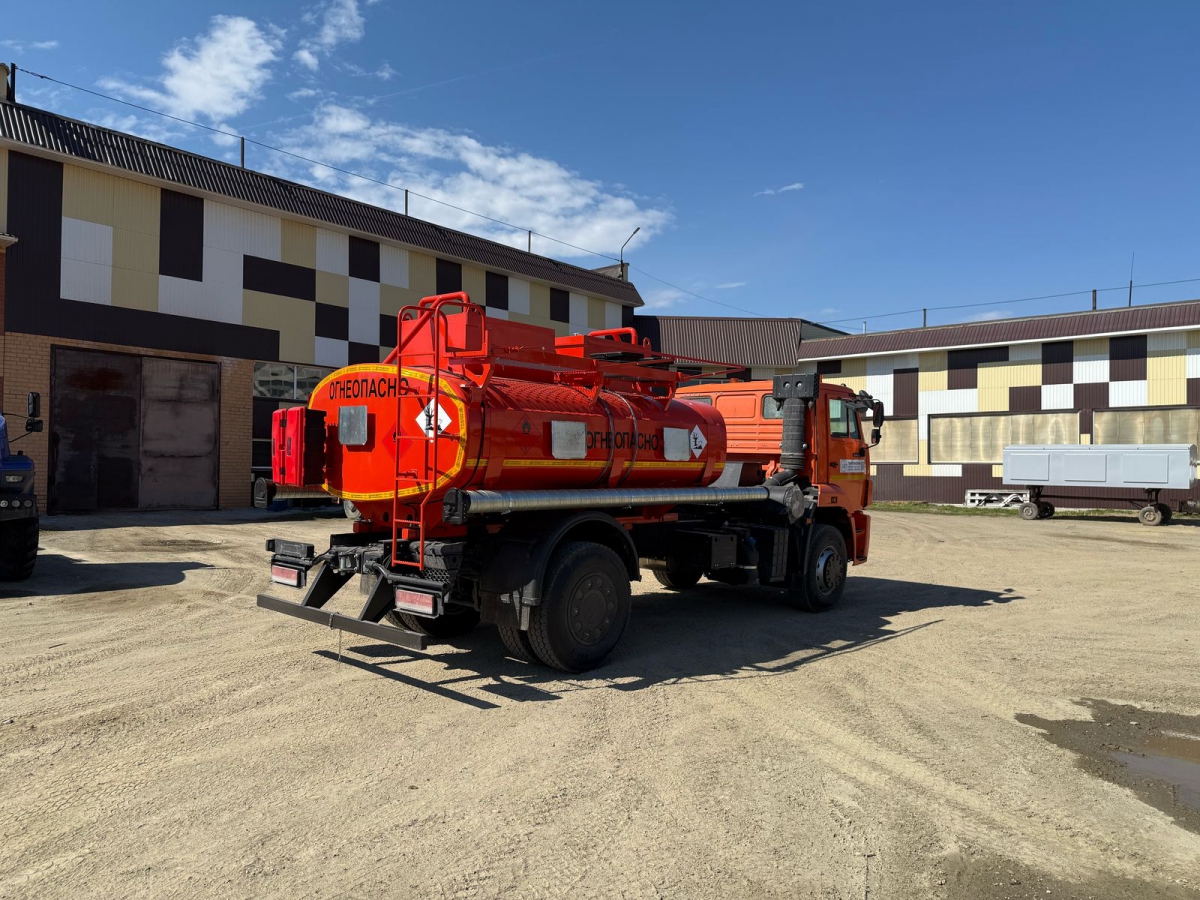

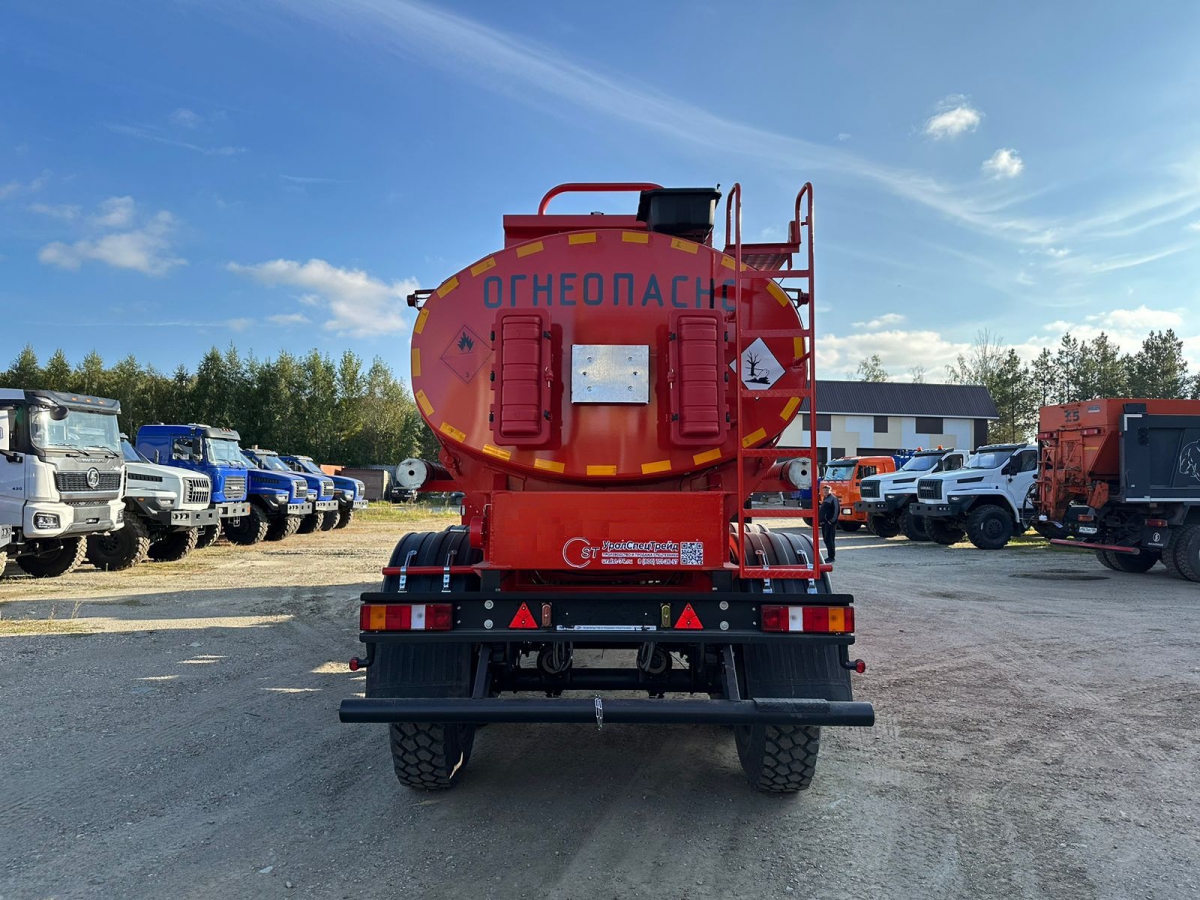

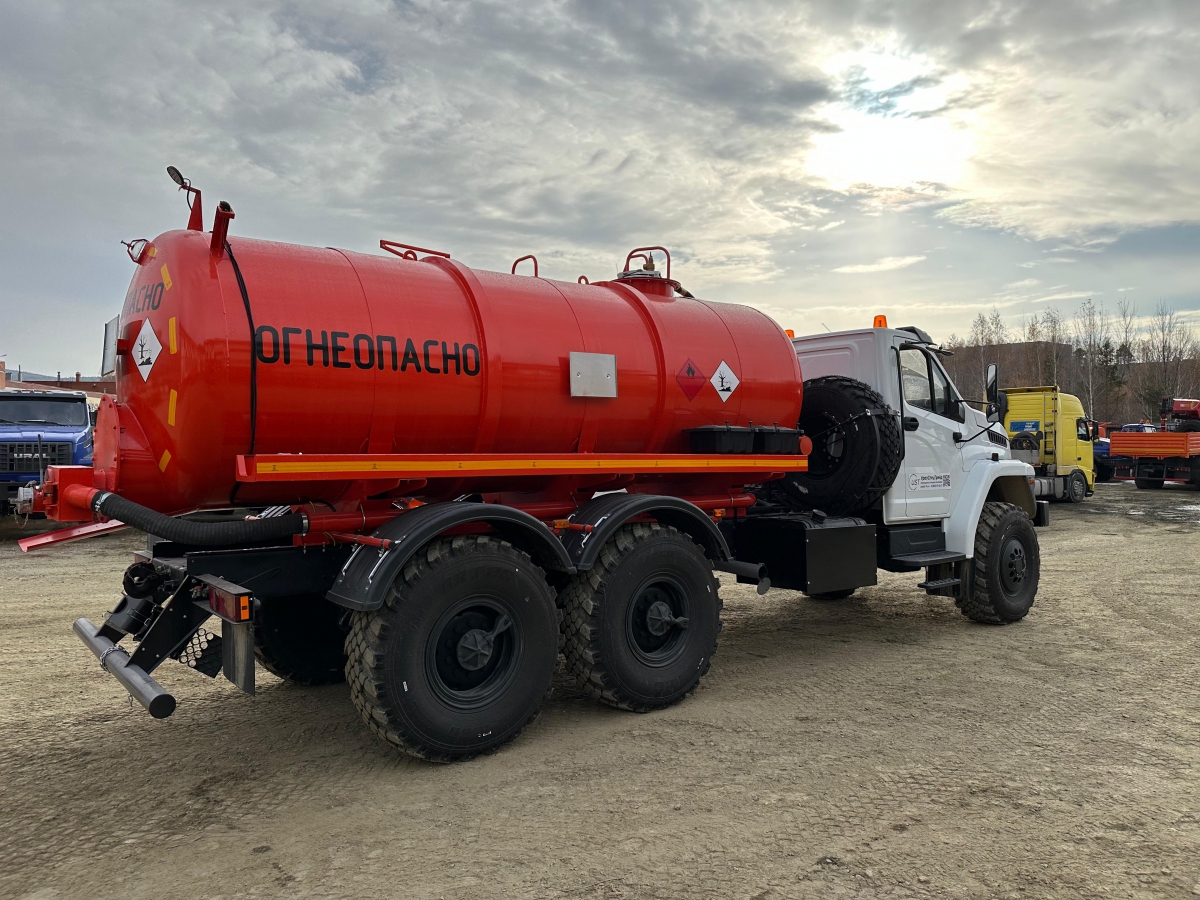

Схема размещения маркировки на автоцистерне

Штрафы за нарушение маркировки

Несоблюдение требований к маркировке автоцистерн влечет за собой серьезные административные наказания согласно статье 12.21.2 КоАП РФ.

За отсутствие или неправильную маркировку:

• Для водителя: 2 000–2 500 рублей или лишение прав на 4–6 месяцев.
• Для должностных лиц: 15 000–20 000 рублей.
• Для юридических лиц: 400 000–500 000 рублей.

Дополнительные санкции:

• Приостановка деятельности перевозчика.
• Отказ в пересечении границы при международных перевозках.
• Задержание транспортного средства.

Заключение

Правильная маркировка автоцистерн в соответствии с ДОПОГ, ТР ТС 018/2011 и ГОСТ Р 57479-2017 — это не просто требование закона, а залог безопасности дорожного движения и защиты окружающей среды. Каждый элемент маркировки несёт важную информацию для участников движения и экстренных служб.

Наша компания специализируется на производстве и продаже автоцистерн, полностью соответствующих всем требованиям действующего законодательства и международных стандартов. Наши цистерны оснащены всеми необходимыми элементами маркировки и готовы к дорожной эксплуатации как на территории России, так и при международных перевозках.

Все наши автоцистерны прошли необходимую сертификацию и отвечают требованиям безопасности перевозки опасных грузов.
